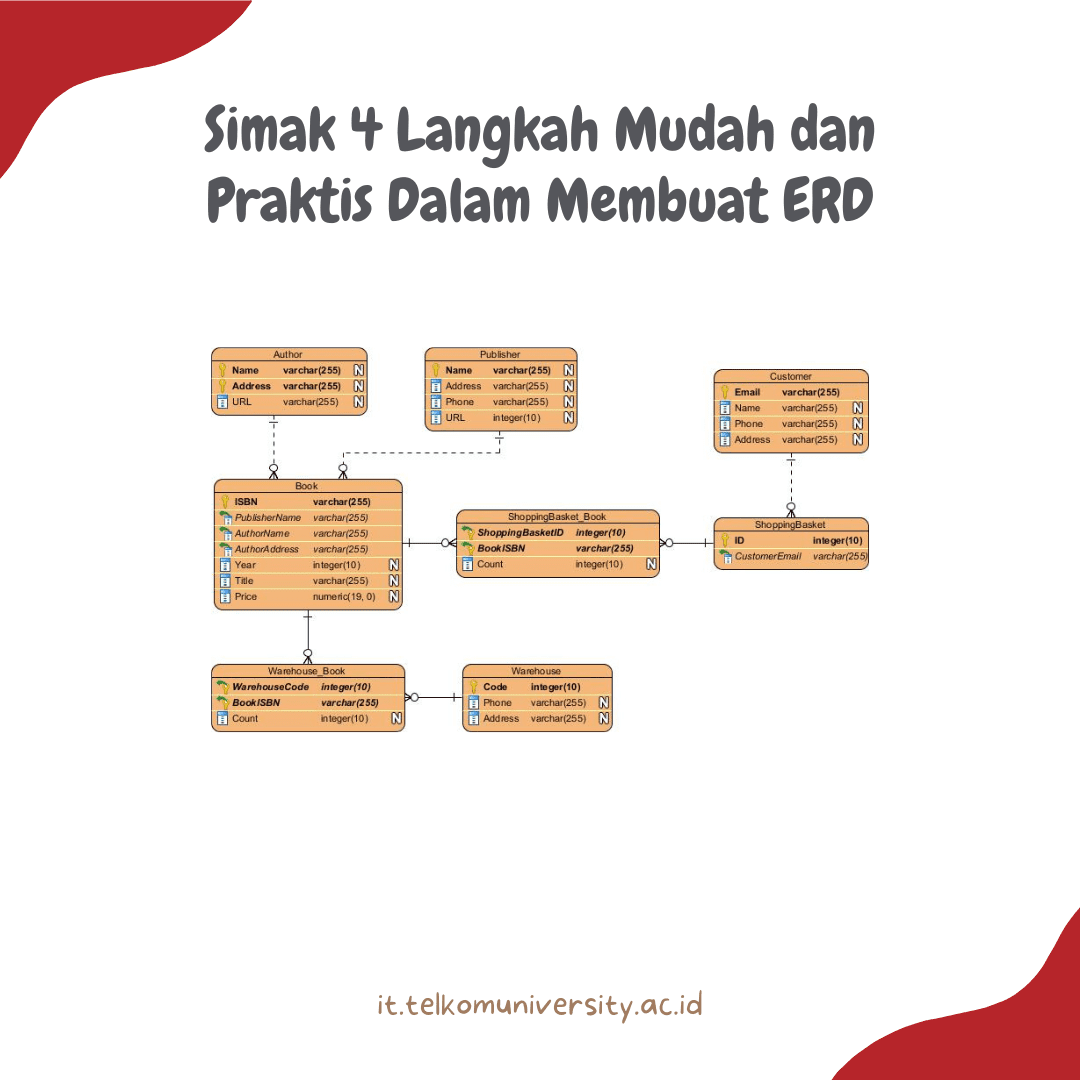

Untuk membuat ERD dengan mudah, Anda dapat mengikuti 4 Langkah Mudah dan Praktis Dalam Membuat ERD yang perlu dipraktekkan.
Entity relationship diagram yang lebih populer dengan singkatannya yaitu ERD merupakan diagram hubungan entitas. Diagram ini biasa digunakan untuk merancang suatu database dan menunjukkan relasi antar objek atau entitas beserta atribut-atributnya dengan lebih detail.
4 Langkah Mudah Membuat ERD yang Dapat Anda Ikuti
Entity Relationship Diagram (ERD) merupakan salah satu alat penting dalam perancangan basis data. ERD digunakan untuk menggambarkan struktur data, hubungan antar entitas, serta atribut yang dimiliki oleh setiap entitas dalam suatu sistem. Dengan menggunakan ERD, pengembang dapat memahami alur data secara lebih jelas sebelum database benar-benar dibuat.
Bagi pemula yang ingin belajar membuat ERD, prosesnya sebenarnya tidak terlalu sulit. Anda hanya perlu mengikuti beberapa tahapan dasar secara sistematis. Berikut empat langkah mudah yang dapat Anda ikuti untuk membuat ERD.
1. Mengidentifikasi Entitas yang Akan Digunakan
Langkah pertama dalam membuat ERD adalah mengidentifikasi seluruh entitas yang akan digunakan dalam sistem atau database. Entitas merupakan objek utama yang datanya akan disimpan di dalam database, seperti Mahasiswa, Dosen, Produk, Pelanggan, atau Transaksi.
Untuk menggambarkan entitas dalam ERD, biasanya digunakan simbol persegi panjang. Di dalam persegi panjang tersebut, tuliskan nama entitas secara jelas dan singkat.
Contohnya dalam sistem akademik, beberapa entitas yang mungkin muncul antara lain:
- Mahasiswa
- Dosen
- Mata Kuliah
- Kelas
- Nilai
Tahap identifikasi ini sangat penting karena akan menjadi dasar dalam membangun struktur database secara keseluruhan.
2. Mengidentifikasi dan Menjelaskan Relasi Antar Entitas
Setelah menentukan entitas, langkah berikutnya adalah menentukan hubungan atau relasi antar entitas. Relasi menjelaskan bagaimana satu entitas berhubungan dengan entitas lainnya.
Dalam ERD, hubungan antar entitas biasanya digambarkan dengan garis yang menghubungkan dua entitas, sementara simbol belah ketupat (diamond) digunakan untuk menjelaskan jenis relasi yang terjadi.
Selain itu, Anda juga perlu menentukan kardinalitas hubungan, yaitu jenis hubungan antar entitas, seperti:
- One to One (1:1)
Satu entitas hanya berhubungan dengan satu entitas lainnya. - One to Many (1:N)
Satu entitas dapat berhubungan dengan banyak entitas lain. - Many to Many (M:N)
Banyak entitas dapat berhubungan dengan banyak entitas lainnya.
Sebagai contoh dalam sistem akademik:
- Satu Dosen dapat mengajar banyak Mata Kuliah (1:N).
- Satu Mahasiswa dapat mengambil banyak Mata Kuliah (M:N).
Penentuan relasi ini membantu memperjelas bagaimana data akan saling terhubung di dalam database.
3. Menambahkan Atribut pada Setiap Entitas
Setelah entitas dan relasi ditentukan, langkah selanjutnya adalah menambahkan atribut pada setiap entitas. Atribut merupakan informasi atau karakteristik yang dimiliki oleh suatu entitas.
Dalam ERD, atribut biasanya digambarkan dengan simbol oval yang terhubung dengan entitasnya.
Contoh atribut pada entitas Mahasiswa misalnya:
- NIM
- Nama
- Program Studi
- Tanggal Lahir
- Alamat
Salah satu atribut yang paling penting adalah primary key atau atribut kunci. Primary key digunakan untuk mengidentifikasi setiap data secara unik dalam suatu entitas. Dalam ERD, atribut kunci biasanya digarisbawahi untuk membedakannya dari atribut lainnya.
4. Melengkapi dan Mengevaluasi Diagram
Langkah terakhir adalah melengkapi dan memeriksa kembali diagram ERD yang telah dibuat. Pada tahap ini Anda perlu memastikan bahwa semua komponen sudah sesuai dengan kebutuhan sistem yang akan dikembangkan.
Beberapa hal yang perlu diperiksa antara lain:
- Apakah semua entitas sudah teridentifikasi dengan benar
- Apakah relasi antar entitas sudah sesuai
- Apakah atribut yang digunakan sudah lengkap
- Apakah penempatan simbol sudah tepat
Proses evaluasi ini penting agar tidak terjadi kesalahan saat implementasi database nanti. Dengan ERD yang jelas dan lengkap, proses pembuatan database akan menjadi lebih mudah dan terstruktur.
Kesimpulan
Membuat ERD merupakan langkah penting dalam merancang database yang terstruktur dan efisien. Proses pembuatannya dapat dilakukan melalui empat tahap utama, yaitu mengidentifikasi entitas, menentukan relasi antar entitas, menambahkan atribut, serta melengkapi dan mengevaluasi diagram. Dengan mengikuti langkah-langkah tersebut secara sistematis, pengembang dapat merancang struktur database dengan lebih jelas sehingga meminimalkan kesalahan dalam proses pengembangan sistem.
