VLAN : Simak Pengertian, Fungsi, Tipe dan Keuntungannya

Saluran Virtual LAN atau disingkat VLAN adalah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

Mekanisme VLAN

Sub-jaringan, atau subnet adalah pembagian secara yang terlihat secara fisik dari IP jaringan. Praktik membagi jaringan menjadi dua atau lebih jaringan disebut Subnetting. Semua komputer yang termasuk dalam sebuah subnet dialamatkan dengan bit-group umum, identik, dan paling signifikan dalam alamat IP Address mereka. Hal ini menyebabkan pembagian logis dari alamat IP ke dua bidang, jaringan atau routing prefix dan sisa field atau pengenal host. Field sisanya adalah pengidentifikasi untuk host tertentu atau antarmuka jaringan.

Ada 3 metode yang digunakan untuk menerapkan VLAN  yaitu  :

  • Port-Based

Vlan dibagi berdasarkan port, metode konfigurasi yang paling banyak digunakan, sering diimplementasikan dimana DHCP digunakan untuk memberikan alamat IP ke host

  • MAC Based

Vlan dibagi berdasarkan MAC address, setiap alamat harus dimasukkan kedalam switch dan dikonfigurasi secara individual

  • Protocol Based

Vlan dibagi berdasarkan protocol layer 3 atau IP , dikonfigurasi seperti MAC address tapi menggunakan alamat IP

Keanggotaan VLAN

Keanggotaan Vlan dapat di klasifikasikan menjadi 2 bagian yaitu :

  • Static Vlan

Static VLAN adalah tipe VLAN yang paling umum dan paling aman. Setiap anggota dari suatu VLAN ditentukan berdasarkan nomor port switch. Keanggotaan akan tetap selamanya seperti itu selama belum diubah oleh network administrator. VLAN yang menggunakan cara ini disebut port-based VLAN.

  • Dynamic Vlan

Pada Dynamic VLAN, keanggotaan akan ditentukan secara otomatis menggunakan software yang diinstal menggunakan server pusat, yang disebut VLAN Membership Policy Server (VMPS). Contoh software-nya adalah Cisco Works 2000. Dengan menggunakan VMPS, kita dapat menentukan anggota VLAN berdasarkan mac address, protocol, dan aplikasi untuk membentuk dynamic VLAN.

Keanggotaan VLAN secara umum juga dapat dibedakan menjadi end-to-end VLAN dan geografik VLAN.

Contoh Topologi VLAN
Contoh Topologi VLAN

Link VLAN

VLAN dibangun menggunakan berbagai perangkat, seperti: switch, router, PC, dan sebagainya. Tentunya diperlukan hubungan atau link diantara perangkat-perangkat tersebut. Link seringkali disebut sebagai interface. Ada dua jenis link yang digunakan, yaitu:

  1. Access Link

Access Link adalah tipe link yang umum dan dimiliki oleh hampir semua jenis switch VLAN. Access Link lazimnya digunakan untuk menghubungkan komputer dan switch. Access link tidak lain merupakan port switch yang sudah terkonfigurasi.

Selama proses transfer data, switch akan membuang informasi tentang VLAN. Anggota suatu VLAN tidak bisa berkomunikasi dengan VLAN yang lain, kecuali dihubungkan dengan router. Access Link hanya mendukung teknologi Ethernet biasa (10Mbps) dan Fast Ethernet (100Mbps).

  1. Trunk Link

Trunk Link adalah link VLAN yang digunakan untuk menghubungkan switch dengan switch yang lain, switch dengan router, atau switch dengan server. Jadi, port telah dikonfigurasi untuk dilalui berbagai VLAN (tidak hanya sebuah VLAN). Trunk Link hanya mendukung teknologi Fast Ethernet (100Mbps) dan Gigabit Ethernet (1000Mbps).

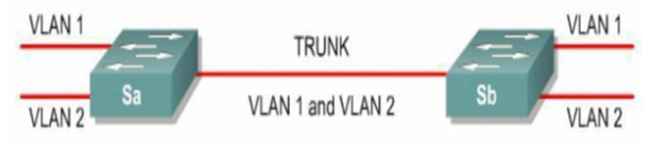

Contoh Trunk Link
Contoh Trunk Link

Selain dua jenis link VLAN diatas sebenarnya masih ada lagi gabungan dari Access link dan Trunk link yaitu Hybrid link

InterterVLAN

Inter-VLAN bertujuan untuk menghubungkan host-host yang berada pada VLAN yang berbeda. Supaya dua VLAN dapat berkomunikasi maka diletakkan router sebagai gateway masing-masing VLAN.

InterVlan Routing
InterVlan Routing

Tipe VLAN

Menurut Cisco system Inc. Tipe Vlan terdiri dari :

  • Data Vlan

Adalah Vlan yang dikonfigurasi hanya untuk user dan tidak memiliki kemampuan untuk mengirim voice-based traffic

  • Default Vlan

Ketika switch pertama kali dinyalakan maka semua port yang ada diswitch akan menjadi anggota default Vlan

  • Native Vlan

Link antara switch dengan switch atau switch dengan router menjadi native Vlan

  • Management Vlan

Vlan yang dibuat untuk admin dalam mengatur kapabilitas dari switch atau Vlan yang dibuat untuk me-manage device yang terhubung

  • Voice Vlan

Vlan yang ditunjukkan hanya untuk traffic voice

Keuntungan VLAN

  • Security – keamanan data dari setiap divisi dapat dibuat tersendiri, karena segmennya bisa dipisah secara logika. Lalu lintas data dibatasi segmennya
  • Cost reduction – penghematan dari penggunaan bandwidth yang ada dan dari upgrade perluasan network yang bisa jadi mahal.
  • Higher performance – pembagian jaringan layer 2 ke dalam beberapa kelompok broadcast domain yang lebih kecil, yang tentunya akan mengurangi lalu lintas packet yang tidak dibutuhkan dalam jaringan
  • Broadcast storm mitigation – pembagian jaringan ke dalam VLAN-VLAN akan mengurangi banyaknya device yang berpartisipasi dalam pembuatan broadcast storm. Hal ini terjadinya karena adanya pembatasan broadcast domain.
  • Improved IT staff efficiency – VLAN memudahkan manajemen jaringan karena pengguna yang membutuhkan sumber daya network berbagi dalam segmen yang sama.
  • Simpler project or application management – VLAN menggabungkan para pengguna jaringan dan peralatan jaringan untuk mendukung perusahaan dan menangani permasalahan kondisi geografis.

Sekian penjelasan mengenai VLAN dalam komunikasi data di jaringan komputer.
